کابل کنترل

کابل کنترل

در طراحی تأسیسات صنعتی و یا ساختمانی و حتی طراحی انواع دستگاه علاوه ‌بر کابل‌های قدرت که وظیفه انتقال جریان بالا برای راه‌اندازی تجهیزات سنگین را دارند، از انواع کابل‌های نازک تک یا چند رشته برای جابه‌جایی فرمان‌های کنترلی استفاده می‌کنند. به این کابل‌های مخصوص انتقال سیگنال‌های کنترلی اصطلاحاً کابل کنترل گفته می‌شود.

کابل کنترل به شکل چند رشته تولید شده که هر رشته می‌تواند برای انتقال سیگنال کنترلی و مستقل از دیگر رشته‌ها استفاده شود. همچنین برای شناسایی آنها هر رشته رنگ منحصر به ‌فردی در کابل دارد. رشته سیم‌ها داخل این کابل‌ها ظریف، انعطاف‌پذیر و کاملاً عایق شده هستند و برای جابه‌جایی هر نوع سیگنال کنترلی در فواصل طولانی، عبور از فضاهای پیچیده و طراحی دستگاه استفاده می‌شوند. از تابلو مدار فرمان در طراحی سیستم‌های برق صنعتی تا انتقال سیگنال‌های آنالوگ، تجهیزات دیجیتال و راه‌اندازی تأسیسات ساختمانی و حتی طراحی انواع ماشین‌آلات می‌توانید از مدل‌های مختلف کابل سیگنال استفاده کنید.

مشخصات فنی انواع کابل کنترل

مشخصات فنی انواع کابل کنترل

کابل‌های کنترل مناسب انتقال سیگنال‌های الکتریکی طراحی شده‌اند و به هیچ حالت مناسب عبور جریان بالا و راه‌اندازی تجهیزات زیر بار نیستند. اما آنقدر انعطاف‌پذیر، سبک و مقاوم هستند که به ‌راحتی در هر فضایی با هر مقدار پیچ ‌و خم عبور داده و فرمان‌های کنترلی را با فواصل طولانی جابجا کنند. انواع این کابل‌ها را با توجه به نوع کاربرد و فشار مکانیکی در ساختارهای سبک، متوسط و یا سنگین طراحی می‌کنند.

انواع کابل سیگنال با توجه به نوع طراحی و عایق کار شده، از محافظت در برابر تداخلات الکتریکی برخوردار هستند. همچنین نوع عایق کار شده در این کابل‌ها تا حدود قابل ‌توجه در مواجهه با انواع مواد شیمیایی، روغن‌ها و حتی موارد سوزاننده مقاوم است. برای ساخت این کابل‌ها از هادی مس آنیل شده استفاده می‌کنند تا با کمترین مقاومت از امکان ارسال سیگنال‌های کنترلی در فواصل طولانی بدون افت ولتاژ برخوردار باشند. نوع روکش عایق این کابل‌ها از جنس PVC و یا XLPE است. این کابل‌ها را با توجه به نوع کاربرد با هادی‌های مفتولی، نیمه افشان و یا هادی‌های افشان طراحی می‌کنند.

آشنایی با انواع کابل کنترل

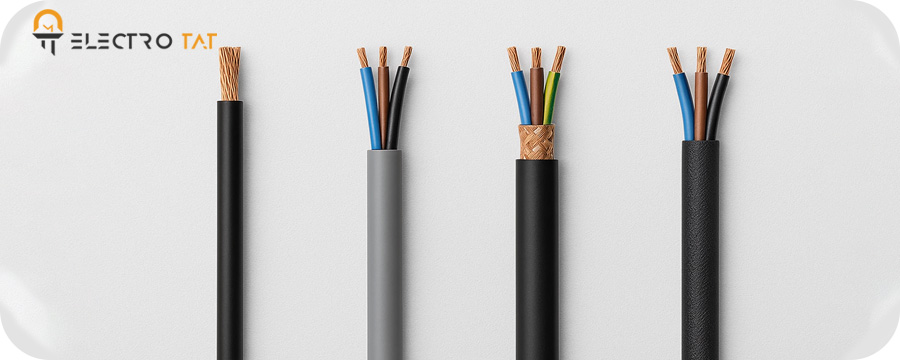

تنوع طراحی و تولید کابل‌های کنترل بسیار زیاد است. این کابل‌ها با توجه به نوع کاربرد، محیط قابل‌ استفاده و نوع سیگنال کنترلی در گونه‌های مختلفی تولید می‌شوند. از نوع هادی در انواع مفتولی تا افشان و نوع عایق با طراحی روکش ساده PVC یا کابل‌های شیلد دار و حتی کابل‌های کنترلی نسوز در این دسته‌بندی قرار می‌گیرند. با این ‌حال انواع کابل سیگنال را با توجه به نوع غلاف و عایق حفاظتی آنها و با توجه به استاندارد VDE در گونه‌های زیر دسته‌بندی می‌کنند.

کابل فرمان sy

کابل‌های بدون شیلد هستند که با انعطاف‌پذیری خوب طراحی ‌شده و برای نصب در محیط‌ها با تنش‌های جزئی و احتمال ضربات کم کارایی دارند.

کابل فرمان cy

کابل‌های فرمان با محافظت فیزیکی خوبی هستند که می‌توانند محیط‌های نسبتاً سخت و تنش‌های مکانیکی متوسط را تحمل کنند. این نوع کابل‌ها را به ‌راحتی می‌توانید در محیط آزاد نصب کنید.

کابل فرمان yy

کابل کنترلی شیلددار است که مخصوص نصب در محیط‌های سنگین با احتمال تنش مکانیکی بالا طراحی شده‌اند و محافظت خوب و کامل این کابل‌ها به راحتی هر نوع تنش مکانیکی را دفع می‌کند.

روش نام‌گذاری انواع کابل

روش نام‌گذاری انواع کابل

روش نام‌گذاری انواع کابل کنترل مطابق با استاندارد بین‌المللی نام‌گذاری تمامی کابل‌ها است و به مانند همان تکنیک‌های مطرح ‌شده برای کابل‌های قدرت کد دهی می‌شوند. روش نام‌گذاری انواع کابل کنترل نیز از بخش مرکزی یعنی هادی آن شروع شده و در ادامه راجع‌ به نوع عایق و زره محافظتی آن نام‌گذاری انجام می‌شود. بنابراین نام کابل‌ها را از سمت چپ به راست بخوانید. در این نامگذاری‌ها هر حرف و یا عدد نشان‌دهنده یکی از مشخصه‌های فنی کابل است. در جدول زیر مفهوم علایم اختصاری و کدگذاری روی کابل‌ها درج شده‌ است:

علایم مفهوم نوع
N کابل با هادی مسی و استاندارد ساخت کابل و جنس هادی
NA کابل با هادی آلومینیومی
Y عایق پی وی سی نوع عایق
Zy عایق پلی‌اتیلن PE
Zx عایق پلی اتیلن کراس لینک شده
C هادی هم مرکز مسی هادی هم مرکز و حفاظ عایق
CW هادی هم مرکز مسی موجی شکل
CE هادی هم مرکز مسی بر روی هر هسته
S حفاظ با سیم‌های مسی
SE حفاظ شامل سیم‌های مسی بر روی هسته
B زره نوار فولادی نوع زره یا آرمور
F زره با سیم‌هایی از جنس فولاد
G نوارهای فولادی گالوانیزه
R زره از سیم‌های فولادی گالوانیزه
K غلاف سربی نوع شیلد یا غلاف
KL غلاف آلومینیومی
E کابل دارای غلاف سربی
Y غلاف PVC
Zy غلاف پلی‌اتیلن
A غلاف خارجی دوبل
J کابل با هادی حفاظتی و رشته محافظ هادی حفاظتی
O کابل بدون هادی حفاظتی
E هادی مفتولی سطح مقطع گرد نوع شکل هادی
M هادی رشته‌ای افشان
V هادی فشرده
Re هادی تک رشته سطح مقطع دایره
Rm هادی چند رشته سطح مقطع دایره
AB سیم مفتول تک‌ رشته‌ای
AF سیم افشان چند رشته‌ای

یک مثال برای درک مفهوم نام‌گذاری کابل‌ها

اگر برای خرید کابل کنترل دست ‌به ‌کار شوید، قطعاً در بازار با انواع گوناگونی از این کابل‌ها روبه‌رو هستید که هر کدام کد مخصوص به خود را دارند و برای هدفی خاص طراحی شده‌اند. در این ‌صورت مهارت در شناسایی کابل سیگنال الزامی است. برای این کار نیازی نیست تا حتماً جدول قید شده در بالا را حفظ کنید. فقط کافی است از تکنیک نحوه کد خوانی مطلع باشید. به‌ عنوان مثال کابل فرمان بسیار پرکاربرد NYRY را در نظر بگیرید.

این کابل طبق اطلاعات جدول مفهوم علایم، نوعی کابل با هادی مسی، بدون شیلد با عایق داخلی PVC و روکش خارجی PVC است. به‌ همین ترتیب می‌توانید انواع کابل‌های موجود در بازار را شناسایی کنید. ولی بهتر است تا از نوع کاربرد هر کدام از این کابل‌ها بیشتر بدانید.

کابل کنترل YY

کابل کنترل YY

کابل‌های خانواده YY از جمله پرکاربردترین کابل‌های کنترلی هستند که برای هر نوع کاری از طراحی تأسیسات صنعتی و ساختمانی و یا ساخت انواع مدار فرمان و تجهیزات الکتریکی استفاده می‌شوند. این کابل‌ها بدون شیلد ساخته شده و انعطاف‌پذیری بسیار خوبی دارند و به ‌راحتی از شرایط نصب در مکان‌های پیچیده و تو در تو برخوردار هستند. در طراحی این کابل‌ها تنها از دو لایه عایق پی وی سی یکی برای تفکیک رشته سیم‌ها و دیگری برای عایق کلی کابل استفاده ‌شده است. از این کابل‌ها باید در محیط‌ها بدون تنش مکانیکی استفاده کنید. مدار فرمان تابلوهای برق صنعتی و ساختمانی از جمله کاربردهای گسترده این نوع کابل است. در عین ‌حال قیمت کابل کنترل از خانواده کابل‌های YY به نسبت دیگر کابل‌ها کمتر است. کابل YSLY معروف‌ترین این نوع کابل کنترلی است.

کابل کنترل CY

کابل‌های کنترل چند هسته‌ای با انعطاف ‌پذیری بالا هستند و در ساخت آنها از غلاف محافظ فلزی از نوع سیم فولادین استفاده ‌شده است. عایق هادی‌ها در این نوع کابل از جنس پلی استر است که علاوه‌ بر انعطاف‌پذیری از مقاومت خوب در برابر محیط‌های حرارتی نیز برخوردار است. این کابل‌ها علاوه ‌بر حفاظت مکانیکی و تحمل تنش‌های سخت محیطی و به ‌علت غلاف فلزی فولادین از مقاومت خوب در برابر تداخلات الکترومغناطیس نیز برخوردار هستند. از این ‌رو به کابل‌های ایده‌آل برای ارسال سیگنال‌های خاص و یا آنالوگی در سیستم‌های حساس بوده و در طراحی مدارات کنترلی تجهیزات دقیق و برای تبادل داده‌ها استفاده می‌شوند. کابل YSLCY کاربردی‌ترین نوع کابل کنترل از خانواده کابل‌های CY است.

کابل کنترل SY

کابل‌هایی با حفاظت کامل از پوشش زرهی سیم فولادین گالوانیزه هستند که برای نصب در مکان‌های سخت و شرایط سنگین طراحی شده‌اند. این کابل‌ها با وجود حفاظت مکانیکی غلاف فلزی از انعطاف‌ پذیری بالایی نیز برخوردار هستند و به‌ خوبی امکان استفاده در فضاهای محدود و پیچیده را دارند. در عین ‌حال برای تحمل تنش‌های سنگین مکانیکی و حتی مواجه شدن با ضربات مستقیم طراحی‌ شده و از قابلیت ضد تداخل الکترومغناطیسی نیز برخوردار هستند. کابل کنترل YSLYSY کاربردی‌ترین نوع کابل فرمان در این دسته‌بندی است.

کابل‌های کنترل خاص

کابل‌های کنترل خاص

الگوی طراحی و نوع کاربردی انواع کابل فرمان کم ‌و بیش یکسان است و تنها در سطح مقطع و یا نوع غلاف و البته طراحی بر پایه کابل کنترلی شیلد دار و یا بدون شیلد تفاوت‌هایی دارند. اما برخی از انواع کابل کنترل با الگوی طراحی خاص و کاربردهای ویژه طراحی شده‌اند که در دسته‌بندی‌های متفاوتی قرار می‌گیرند. مانند:

کابل کنترل نسوز

برای ساخت این نوع کابل‌ها از عایق‌های مقاوم در برابر حرارت بالا استفاده شده ‌است. البته این‌ طور نیست که عایق این کابل‌ها در مواجهه تماس مستقیم آتش مقاوم باشند، بلکه تحمل حرارتی بسیار بالایی دارند و برای انتقال سیگنال‌های کنترلی در محیط‌های خاص مانند طراحی مدار فرمان المنت‌ها، سیستم‌های حرارتی، کوره‌ای و یا ماشین‌ آلات با بخش‌های داغ که مستعد تماس با مدار فرمان هستند، استفاده می‌شوند.

معمولاً از نوع بدون شیلد این نوع کابل‌ها برای سیستم‌های دیجیتالی و از نوع شیلد دار آنها برای جابه‌جایی سیگنال‌های آنالوگی استفاده می‌کنند. کابل‌های کنترلی نسوز علاوه‌بر تحمل حرارتی بالا از مقاومت کافی برای قرار گرفتن تابش مستقیم نور خورشید، دفن شدن در خاک، مواجهه با مواد خورنده، تابش اشعه UV یا مادون قرمز و خیلی از محیط‌های سخت دیگر را دارند. قیمت کابل کنترل با پوشش نسوز معمولاً بالا اما ضریب اطمینان آنها در طراحی سیستم‌های خاص صنعتی از قبیل پالایشگاه و یا صنایع خودروسازی و هر نوع احتمال مواجه شدن با محیط‌های داغ عالی است.

کابل فرمان ضد آب و روغن

در ساخت عایق این نوع کابل سیگنال از متریال کامپاند لاستیکی استفاده ‌شده است. این نوع عایق از پایداری عالی در مواجهه دائمی با مواد خورنده، آب و یا انواع روغن برخوردار است. کابل‌های ضد روغن در واقع نوع بهینه شده از کابل کنترل نسوز است که با قابلیت‌های ضد فرسایش طراحی ‌شده و پایداری عالی در مواجهه دائمی با متریال خورنده و یا سایشی دارد.

همچنین شما میتوانید با مطالعه این صفحه با کابل شبکه نیز آشنا شوید.

کابل تخت فرمان

این کابل‌ها در واقع همان نمونه کابل‌های فرمان معمولی YY و یا CY هستند که الگوی طراحی متفاوتی دارند و به‌جای قرارگیری رشته‌های هم‌مرکز به شکل تخت طراحی شده‌اند. از این کابل‌ها برای عبور تعداد زیاد کابل فرمان در میان چند قطعه‌ی متحرک مانند جرثقیل‌ها و یا سیستم‌های رباتیک استفاده می‌کنند.

کابل کنترل UTP

کابل‌های بدون شیلد اما بسیار کاربردی هستند. برای ساخت این نوع کابل از عایقی با قابلیت مقاومت در برابر نویزهای الکتریکی و فشارهای مکانیکی استفاده ‌شده است. این کابل بدون شیلد مناسب کاربردهای شبکه انتقال داده است.

کابل کنترل FTP

این کابل با استفاده از شیلد با فویل زیر لایه عایق PVC طراحی ‌شده است و عموماً برای نصب در انواع ماشین‌آلات و یا هر نوع وسیله حمل‌ونقل کارایی دارد و به عنوان کابل کنترل خودرو شناخته می‌شود. برای ساخت این نوع کابل از یک لایه اضافی قلع مسی استفاده ‌شده است که علاوه‌بر دفع میدان مغناطیسی خارجی از هر نوع تداخل در سیگنال های کنترلی داخل کابل نیز جلوگیری می‌شود و برای همین است که به گزینه ایده‌آل کابل کنترل خودرو تبدیل شده است.

آیا کابل کنترل و ابزار دقیق یکسان است؟

آیا کابل کنترل و ابزار دقیق یکسان است؟

استفاده در ولتاژ پایین باعث شده تا در برخی فضاهای صنعتی از کابل کنترل به ‌عنوان کابل ابزار دقیق نیز یاد کنند. البته در مواردی خاص می‌توان از کابل کنترل برای راه‌اندازی تجهیزات ابزار دقیق نیز استفاده کرد، اما در کل این دو نوع کابل تفاوت‌های زیادی چه از نظر الگوی طراحی و چه از نظر کاربردی و قابلیت‌های فنی دارند. مانند:

  1. کابل‌های ابزار دقیق معمولاً دو رشته اما کابل کنترل با تعداد رشته‌های زیاد تولید می‌شوند.
  2. روش قرارگیری سیم‌ها در کابل ابزار دقیق به شکل زوج سیم کنار هم اما در کابل کنترل به شکل چند سیم هم مرکز است.
  3. کابل کنترل برای ولتاژ بالا معمولاً ۲۲۰ ولت AC اما جریان پایین هستند. این در حالی است که از کابل ابزار دقیق در ولتاژهای پایین و معمولاً DC استفاده می‌کنند.
  4. حفاظت کابل‌های ابزار دقیق در مواجهه با نویزهای القایی بالا است و معمولاً با شیلد طراحی می‌شوند.
تفاوت کابل کنترل و ابزار دقیق
نوع کابل کابل کنترل کابل ابزار دقیق
تعداد رشته چند رشته دو رشته
ساختار کابل طراحی با مقطع هسته‌ای زوج سیم کنار هم
کاربرد ولتاژ بالا اما جریان کم ولتاژ پایین
مقاومت در برابر نویزهای القایی متوسط خوب

نگاهی به ساختار کابل کنترل

هر کابل کنترل از چند بخش با طراحی لایه‌ای برخوردار است. هادی مسی در عمق لایه‌های کابل کنترلی قرار دارد که معمولاً از جنس مس آنیل شده با کمترین مقاومت، مناسب ارسال سیگنال‌های کنترلی در فواصل طولانی است. هر کدام از سیم‌ها جداگانه دارای لایه عایق PVC و یا XLPE هستند. در کابل‌های معمولی مانند کابل YY تنها از دو لایه عایق PVC برای پوشش هر سیم و در نهایت پوشش کلی کابل استفاده ‌شده است.

در مدل‌های حرفه‌ای‌تر مانند کابل کنترلی شیلددار از لایه‌های حفاظتی نیز استفاده کرده‌اند. این لایه شیلد در واقع نوعی زره بافته شده از سیم‌های نازک فولادین است که محیط اطراف هسته مرکزی سیم‌های عایق را می‌پوشاند. شیلد حفاظتی علاوه‌بر محکم کردن ساختار کابل، قابلیت‌های ضد نویز نیز دارد و از تخریب سیگنال‌های کنترلی تحت تأثیر نویز و یا میدان‌های مغناطیسی محیط اطراف کابل جلوگیری می‌کند. کابل‌های شیلد دار برای اتصال اجزاء دستگاه‌های صنعتی در خطوط تولید، تخلیه برق ساکن بدنه دستگاه‌ها و همچنین اتصال به برق و نصب در شرایط قدرت کارایی دارند. قیمت کابل کنترل شیلددار با توجه به نوع لایه‌ها و سایز آن محاسبه می‌شود.

زمینه‌های کاربرد و استفاده از انواع کابل کنترل

زمینه‌های کاربرد و استفاده از انواع کابل کنترل

کابل‌های کنترلی برای انتقال سیگنال‌های کنترلی با ولتاژ بالا طراحی شده‌اند. از این کابل نمی‌توانید برای جابه‌جایی سیگنال‌های کنترل ولتاژ پایین در حد 5 ولت استفاده کنید. در عین ‌حال ظرفیت کافی برای اتصال سیگنال‌های AC از قبیل ۲۲۰ یا ۲۴ ولت و برای جابه‌جایی در فواصل طولانی را دارند. همچنین نوع طراحی عایق و شیلد این نوع کابل‌ها انحصاراً مناسب جابه‌جایی سیگنال‌های AC ولتاژ بالا است. از این ‌رو به گزینه ایده‌آل برای طراحی انواع مدار فرمان هستند. اما برای راه‌اندازی تجهیزات در ولتاژ بالا با عبور جریان زیاد کارایی ندارند.

از انواع کابل کنترل به شکل گسترده برای کنترل قطعات در تابلو برق‌ها، طراحی سیستم‌های رباتیک، کابل فرمان آسانسورها، طراحی خطوط مونتاژ، کابل فرمان شیرهای برقی، طراحی مدار فرمان دستگاه‌ها، کابل کشی سنسورها و یا میکروسوئیچ ها در دستگاه‌های کنترل صنعتی و یا CNC، سیستم‌های تله متری، طراحی تجهیزات با بخش‌های متحرک از قبیل جرثقیل‌ها و… استفاده می‌کنند.

مزایای استفاده از کابل کنترل

برای طراحی مدار فرمان در ماشین‌آلات و یا تأسیسات صنعتی و ساختمانی می‌توانید از هر نوع سیم عایق دار و یا هر نوع کابل غیرتخصصی هم استفاده کنید. اما در این ‌صورت هرگز ضریب اطمینان استفاده از کابل‌های تخصصی انتقال سیگنال‌های کنترلی را ندارید. استفاده از کابل کنترل تصمیمی هوشمندانه است که مزایای قابل ‌توجهی دارد. از قبیل:

  • این کابل‌ها با پوشش‌های مقاوم در برابر حرارت، رطوبت، مواد خورنده و یا سایشی و حتی انواع روغن‌ها طراحی شده‌اند.
  • از این کابل‌ها می‌توانید در شرایط مختلف دفن در زمین، نصب روی زمین و یا کابل هوایی استفاده کنید.
  • انعطاف‌پذیری بسیار خوبی دارند که برای نصب در داخل سینی‌ها، داکت‌ها و فضاهای تودرتو و پیچیده مناسب هستند.
  • طول عمر مفید بالایی دارند.
  • از محافظت در برابر هر نوع القای مغناطیسی و نویزهای الکترونیکی برخوردار هستند و به ‌راحتی کیفیت سیگنال را در فواصل طولانی تخریب نمی‌کنند.
  • برای استفاده در متدهای مختلف کابل کشی مناسب هستند.
  • در صورت استفاده از کابل کنترلی شیلددار، امکان نصب آنها در مکان‌ها با تنش‌های شدید مکانیکی وجود دارد.

جداول استاندارد

وزن تقریبی
( kg / km )		 حداکثر مقاومت هادی در
20 ˚C
( Ω / km )		 میانگین قطر نهایی
( mm)		 ضخامت نامی روکش
( mm )		 ضخامت نامی عایق
( mm )		 تعداد و سطح مقطع نامی هادی
( mm2 )
حداکثر حداقل
42 39 6.6 5.2 0.7 0.6 2×0.5
54 26 7.2 5.7 0.8 0.6 2×0.75
62 19.5 7.5 5.9 0.8 0.6 2×1
83 13.3 8.6 6.8 0.8 0.7 2×1.5
124 7.98 10.3 8.2 0.9 0.8 2×2.5
50 39 7 5.5 0.7 0.6 3×0.5
64 26 7.6 6 0.8 0.6 3×0.75
74 19.5 8 6.3 0.8 0.6 3×1
104 13.3 9.4 7.4 0.9 0.7 3×1.5
155 7.98 11.2 9 1 0.8 3×2.5
63 39 7.9 6.2 0.8 0.6 4×0.5
77 26 8.3 6.6 0.8 0.6 4×0.75
90 19.5 8.7 6.9 0.8 0.6 4×1
127 13.3 10.2 8.2 0.9 0.7 4×1.5
195 7.98 12.5 10.1 1.1 0.8 4×2.5
74 39 8.6 6.8 0.8 0.6 5×0.5
94 26 9.3 7.4 0.9 0.6 5×0.75
110 19.5 9.8 7.8 0.9 0.6 5×1
155 13.3 11.4 9.1 1 0.7 5×1.5
232 7.98 13.7 11 1.1 0.8 5×2.5
89 39 9.6 7.6 0.9 0.6 6×0.5
109 26 10.1 8.1 0.9 0.6 6×0.75
132 19.5 10.8 8.7 1 0.6 6×1
184 13.3 12.6 10.2 1.1 0.7 6×1.5
276 7.98 15.1 12.2 1.2 0.8 6×2.5

قیمت کابل کنترل

قیمت کابل کنترل تحت تأثیر فاکتورهای زیادی مانند نوع کابل، سایز، جنس عایق، نوع روکش و البته شیلد آن است. قیمت کابل کنترل شیلددار از مدل‌های معمولی که فقط با عایق‌های PVC طراحی شده‌اند، بالاتر است. اما مقاومت فیزیکی خوب و کارایی کاملاً مؤثری دارند. در کل قیمت کابل کنترل از دیگر انواع کابل‌ها خصوصاً کابل‌های قدرت کمتر است؛ اما هر اندازه در طراحی کابل کنترل الزامات ایمنی و دسترسی به مقاومت فیزیکی با قرار دادن لایه‌های شیلد بیشتر باشد، قاعدتاً بر قیمت آن نیز افزوده خواهد شد. جهت خرید انواع کابل کنترل می‌توانید از خدمات فروش آنلاین سایت الکتروتات استفاده کنید. در فروشگاه الکتروتات فهرستی از انواع این کابل‌ها با قابلیت‌های کاربردی متنوع و کارایی برای طراحی سیستم‌های مختلف صنعتی و ساختمانی را تهیه کرده‌ایم.

قیمت کابل کنترل

سوالات متداول

1- برای محیط‌هایی که در مواجهه با حرارت بالایی قرار دارند، از کابل کنترل با چه نوع عایقی تهیه کنیم؟

عایق XLPE به نسبت از عایق‌های PVC تحمل حرارتی بالاتری دارند. اگر قرار است کابل کنترل در محیطی با تنش حرارتی استفاده شود، بهتر است که مدل‌هایی با عایق XLPE تهیه کنید.

2- از کابل کنترل می‌توانیم برای راه‌اندازی تجهیزات صنعتی استفاده کنیم؟

برای راه‌اندازی برخی از تجهیزات که جریان کشی کمی دارند، استفاده از کابل کنترل مجاز است. شیر برقی‌ها، کنترلرهای ساده و انواع سنسورها و میکروسوئیچ ها در این دسته‌بندی از تجهیزات قرار می‌گیرند.

3- در محیط‌هایی که تحت تأثیر میدان‌های الکترومغناطیسی هستند، از چه نوع کابل کنترل استفاده کنیم؟

در محیط‌هایی که تحت تأثیر میدان‌های الکترومغناطیسی هستند، احتمال از بین رفتن سیگنال کنترلی زیاد است. در این محیط‌ها حتماً از کابل کنترلی شیلددار استفاده کنید.

4- کابل مناسب نصب در محیط‌های سخت با احتمال تنش‌های مکانیکی کدام است؟

در محیط‌هایی که احتمال تنش‌های مکانیکی زیاد است، بهتر است که از کابل کنترل آرمور دار استفاده کنید.

5- از کابل کنترل می‌توانیم برای سیم‌کشی تجهیزات ابزار دقیق استفاده کنیم؟

بله، به شرط آنکه طول کابل کشی زیاد نباشد. در فواصل طولانی کابل‌های کنترل دقت کابل‌های مخصوص ابزار دقیق را ندارند.

6- کابل‌های کنترلی SY چه هستند؟ و چه کاربردی دارند؟

کابل کنترل طراحی ‌شده با غلاف فلزی در دسته‌بندی کابل‌های سرسخت SY قرار می‌گیرند. این کابل‌ها مناسب نصب در مکان‌هایی با تنش مکانیکی بالا هستند.

7- برای نصب کابل کنترل در محیط‌های خشک و یا مرطوب اما کارهای سبک و محافظت ‌شده چه نوع کابلی را توصیه می‌کنید؟

در چنین محیط‌هایی به کابل کنترل انعطاف‌پذیر نیاز دارید. کابل LIYY گزینه مناسب چنین فضاهایی است.

8- کابل فرمان مناسب برای انتقال داده کدام است؟

برای انتقال داده بهتر است که از کابل‌های شیلد دار با محافظت بالا استفاده کنید. کابل LIHCH گزینه مناسب برای انتقال داده است.

9- مرجع معتبر بررسی کابل‌های فرمان تولید شده داخل ایران کدام است؟

برای بررسی تمامی کابل‌های کنترلی در سطوح ولتاژ مختلف ایران می‌توانید از اطلاعات درج شده در استاندارد ISIR 607 استفاده کنید.

10- برای طراحی ماشین‌آلات از چه نوع کابل کنترل استفاده کنیم؟

در طراحی ماشین‌آلات و تجهیزات حمل‌ونقل تهیه کابل FTP را توصیه می‌کنیم. این کابل با شیلد و یا فویل پوشیده شده و دارای یک لایه اضافه قلع مسی است که باعث می‌شود تا میدان مغناطیسی خارجی هیچ تأثیری روی کابل نداشته باشد و تداخل داخلی ایجاد نشود.
