سینی کابل

سینی کابل چیست؟

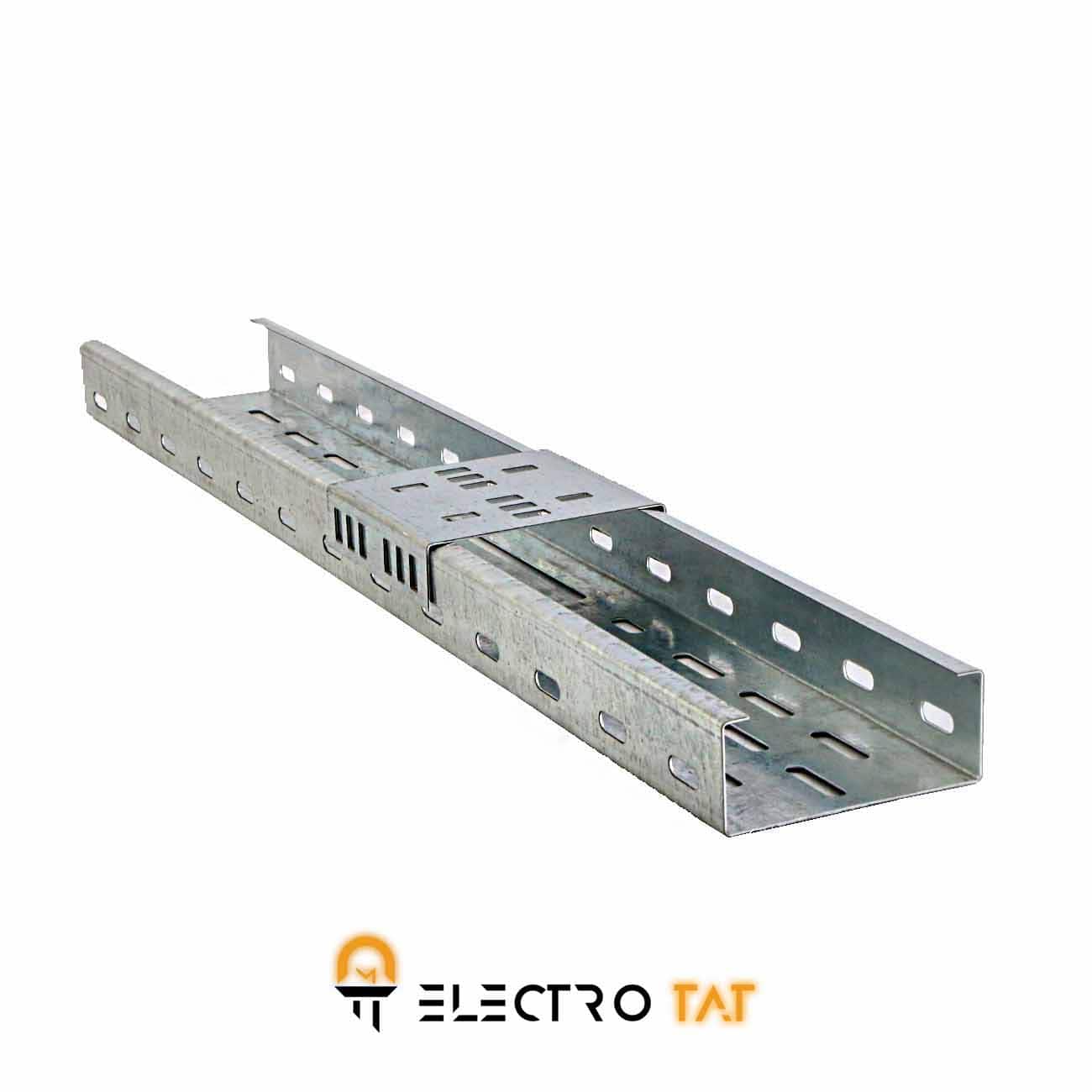

سینی کابل (Cable Tray) یک سازه فلزی یا پلاستیکی است که برای نگهداری، هدایت و حفاظت سیم‌ها و کابل‌های برق در تاسیسات برقی به کار می‌رود

• این ساختار به کابل‌ها نظم می‌دهد و با ایجاد مسیرهای مرتب، دسترسی و نگهداری کابل‌ها را آسان‌تر می‌کند. سینی کابل معمولاً از ورق گالوانیزه (سرد یا گرم)، استیل یا حتی مواد پلیمری (PVC) ساخته شده و برای عبور کابل‌ها در مسیرهای افقی و عمودی (از جمله کف، سقف و دیوار) استفاده می‌شود
• از آنجا که کابل‌ها اغلب در محیط‌های صنعتی یا ساختمان‌های بزرگ نصب می‌شوند، استفاده از سینی کابل باعث افزایش ایمنی، کاهش احتمال اتصال کوتاه یا آتش‌سوزی و سهولت در بازرسی و توسعه کابل‌کشی خواهد شد

انواع سینی کابل

سینی کابل (Cable Tray) یک سازه فلزی یا پلاستیکی است که برای نگهداری، هدایت و حفاظت سیم‌ها و کابل‌های برق در تاسیسات برقی به کار می‌رود. این ساختار به کابل‌ها نظم می‌دهد و با ایجاد مسیرهای مرتب، دسترسی و نگهداری کابل‌ها را آسان‌تر می‌کند. سینی کابل معمولاً از ورق گالوانیزه (سرد یا گرم)، استیل یا حتی مواد پلیمری (PVC) ساخته شده و برای عبور کابل‌ها در مسیرهای افقی و عمودی (از جمله کف، سقف و دیوار) استفاده می‌شود. از آنجا که کابل‌ها اغلب در محیط‌های صنعتی یا ساختمان‌های بزرگ نصب می‌شوند، استفاده از سینی کابل باعث افزایش ایمنی، کاهش احتمال اتصال کوتاه یا آتش‌سوزی و سهولت در بازرسی و توسعه کابل‌کشی خواهد شد.

سینی کابل در انواع مختلف مانند نردبانی (لدر)، کف‌ساده و کف‌سوراخ‌دار (مشبک) تولید می‌شود و به صورت استاندارد در عرض‌های بین ۵ تا ۸۰ سانتی‌متر و طول ۲ یا ۳ متر عرضه می‌گردد. ضخامت ورق سینی کابل معمولاً بین ۰.۵ تا ۲.۵ میلی‌متر است. افزایش تعداد خم‌های کناری و ارتفاع لبه‌های سینی (معمولاً ۴۰–۵۰ میلی‌متر) مقاومت و تحمل بار سیستم را بالاتر می‌برد. در ادامه جدول مشخصات فنی برخی انواع رایج سینی کابل آورده شده است:

مقادیر فوق بر اساس استانداردهای صنعتی و تولیدات معمول در ایران ارائه شده‌اند. این جدول کمک می‌کند تا هنگام انتخاب سینی کابل مناسب برای پروژه، ابعاد و جنس دلخواه را بر اساس شرایط محیطی و میزان بار کابل‌ها تعیین کنید.

انواع سینی از نظر جنس مواد سازنده ی آنها به شرح زیر است:

• سینی گالوانیزه: این نوع سینی از فولاد گالوانیزه ساخته شده است و در برابر زنگ زدگی مقاوم است. سینی گالوانیزه رایج‌ترین نوع سینی است و در انواع مختلف کاربردها استفاده می‌شود.
• سینی آلومینیومی: این نوع سینی از آلومینیوم ساخته شده است و سبک و مقاوم در برابر خوردگی است. سینی آلومینیومی برای کاربردهایی که وزن کم مهم است، مانند سقف کاذب، استفاده می‌شود.
• سینی پلاستیکی: این نوع سینی از پلاستیک ABS یا PVC ساخته شده است و عایق الکتریکی است. سینی پلاستیکی برای کاربردهایی که رطوبت بالا است، مانند کارخانه‌های مواد غذایی و شیمیایی، استفاده می‌شود.
• سینی فایبرگلاس: این نوع سینی از فایبرگلاس ساخته شده است و در برابر مواد شیمیایی خورنده مقاوم است. سینی فایبرگلاس برای کاربردهایی که در معرض مواد شیمیایی خورنده هستند، مانند پالایشگاه‌ها و کارخانه‌های شیمیایی، استفاده می‌شود.

مزایا و کاربردهای سینی کابل

استفاده از سینی کابل فواید متعددی دارد که آن را به گزینه‌ای مطلوب در پروژه‌های برق و شبکه تبدیل می‌کند:

• سازماندهی و نظم کابل‌ها: سینی کابل کابل‌ها را در مسیرهای مشخص هدایت و تفکیک می‌کند که نگهداری و تعمیر سیستم کابل‌کشی را ساده‌تر می‌سازد.
• محافظت مکانیکی: ضخامت و خم‌های کناری سینی، از کابل‌ها در برابر ضربه، فشار مکانیکی و سقوط اشیاء محافظت می‌کند.
• مقاومت در برابر آتش و خوردگی: سینی‌های فلزی عموماً غیرقابل اشتعال هستند و ورق گالوانیزه مقاومت بالایی در برابر زنگ‌زدگی دارد. در محیط‌های مرطوب یا اسیدی از سینی‌های با پوشش گالوانیزه گرم یا استیل ضدزنگ استفاده می‌شود که دوام بالا و ایده‌آل برای شرایط سخت صنعتی هستند.
• تحمل وزن بالا: به کمک طراحی لبه‌های خم‌دار و تعداد خم‌های (معمولاً ۴ یا ۶ خم) سینی، سیستم توان تحمل کابل‌های سنگین را خواهد داشت.
• دسترسی آسان و هزینه کمتر: بر خلاف لوله‌کشی فلزی پیوسته، با سینی کابل دسترسی به کابل‌ها جهت بازرسی و اضافه یا کم کردن کابل با سرعت و هزینه کمتری امکان‌پذیر است.

در مجموع سینی کابل با ارائه یک مسیر منظم و ایمن، کاربردهای وسیعی در کارخانجات صنعتی، ساختمان‌ها، پارکینگ‌ها، پاساژها، دیتاسنترها، مراکز مخابراتی و هر پروژه بزرگ سیم‌کشی دارد. برای مثال، از سینی کابل معمولاً در خطوط فشار قوی برق و مراکز حساس برای هدایت کابل‌های قدرت، همچنین در هدایت کابل‌های فیبر نوری، شبکه و مخابرات استفاده می‌شود. در مجموع هرجا که نیاز به محافظت و نظم در مسیر سیم‌کشی وجود داشته باشد، سینی کابل می‌تواند راهکار مناسبی باشد.

انتخاب سینی کابل  به چه نکاتی توجه کنیم؟

هنگام انتخاب سینی کابل، باید به موارد زیر توجه کنید:

• نوع کاربرد: نوع کاربرد سینی (مسکونی، تجاری، صنعتی و غیره)
• نوع کابل: نوع کابل‌هایی که در سینی کابل قرار داده می‌شوند (برق، شبکه، و غیره)
• محیط: محیطی که سینی در آن نصب می‌شود (داخل، خارج، مرطوب و غیره)
• بارگذاری: وزنی که سینی کابل باید تحمل کند
• بودجه: قیمت سینی کابل

برندها و تولیدکنندگان سینی کابل

در بازار ایران برندهای شناخته‌شده‌ای در زمینه تولید سینی کابل فعال هستند. به عنوان مثال شرکت‌های «سینی کابل کاوه» (Kaveh Cable Tray) و «سینی کابل نوسان» سال‌ها در صنعت برق فعالیت داشته و محصولات خود را با پوشش گالوانیزه سرد و گرم در ابعاد مختلف عرضه می‌کنند. همچنین گروه‌های صنعتی مانند پارس صنایع (مشهد) و تولیدکنندگان معتبر دیگر (منطقه لاله‌زار تهران) انواع سینی کابل گالوانیزه رنگی و استیل را مطابق استانداردهای روز به بازار عرضه می‌کنند. وجود برندهای متعدد به خریدار امکان می‌دهد با توجه به نیاز پروژه (مانند انتخاب ضخامت ورق یا نوع پوشش)، بهترین گزینه را برگزینند.

نصب و اجرای سینی کابل

اجرای صحیح سینی کابل نیازمند رعایت مراحل استاندارد و استفاده از اتصالات مناسب است. معمولا مراحل کلی نصب شامل موارد زیر می‌شود:

1. انتخاب مسیر و تعیین فاصله ساپورت‌ها: ابتدا مسیر عبور کابل مشخص شده و نقاط نصب ساپورت (براکت) تعیین می‌شود. فاصله بین ساپورت‌های سینی کابل نباید بیش از ۱.۵ متر باشد و در صورت بار سنگین یا تعداد زیاد کابل‌ها، فاصله‌ها کوتاه‌تر انتخاب می‌شود.
2. نصب ساپورت‌ها: براکت‌ها متناسب با ابعاد سینی کابل (سقفی یا دیواری) با رول‌پلاک یا پیچ فلزی در جای خود نصب می‌شوند. برای نصب سقفی از آویز L شکل استفاده می‌شود؛ لبه ساپورت به سقف متصل شده و سپس سینی روی آن قرار می‌گیرد.

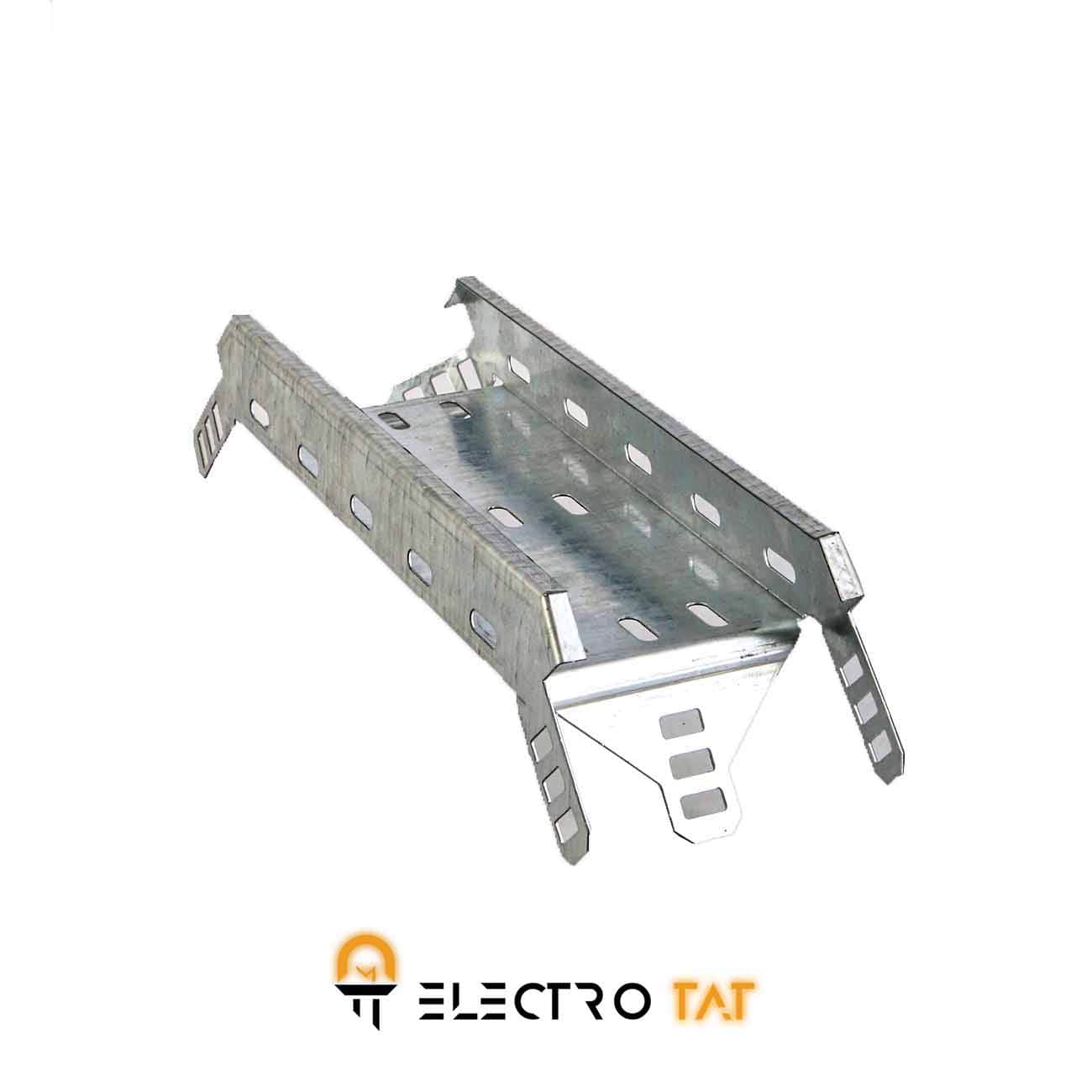

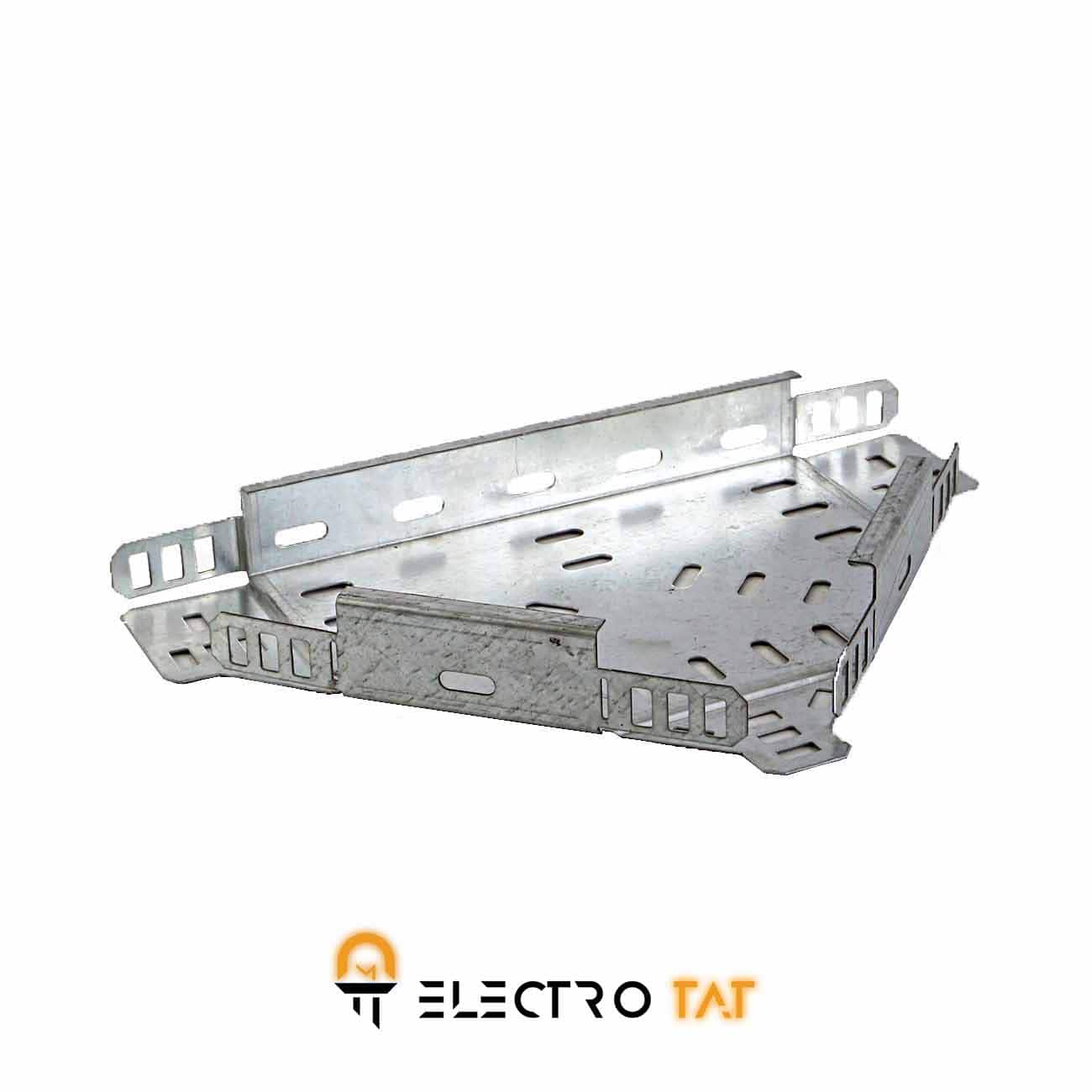

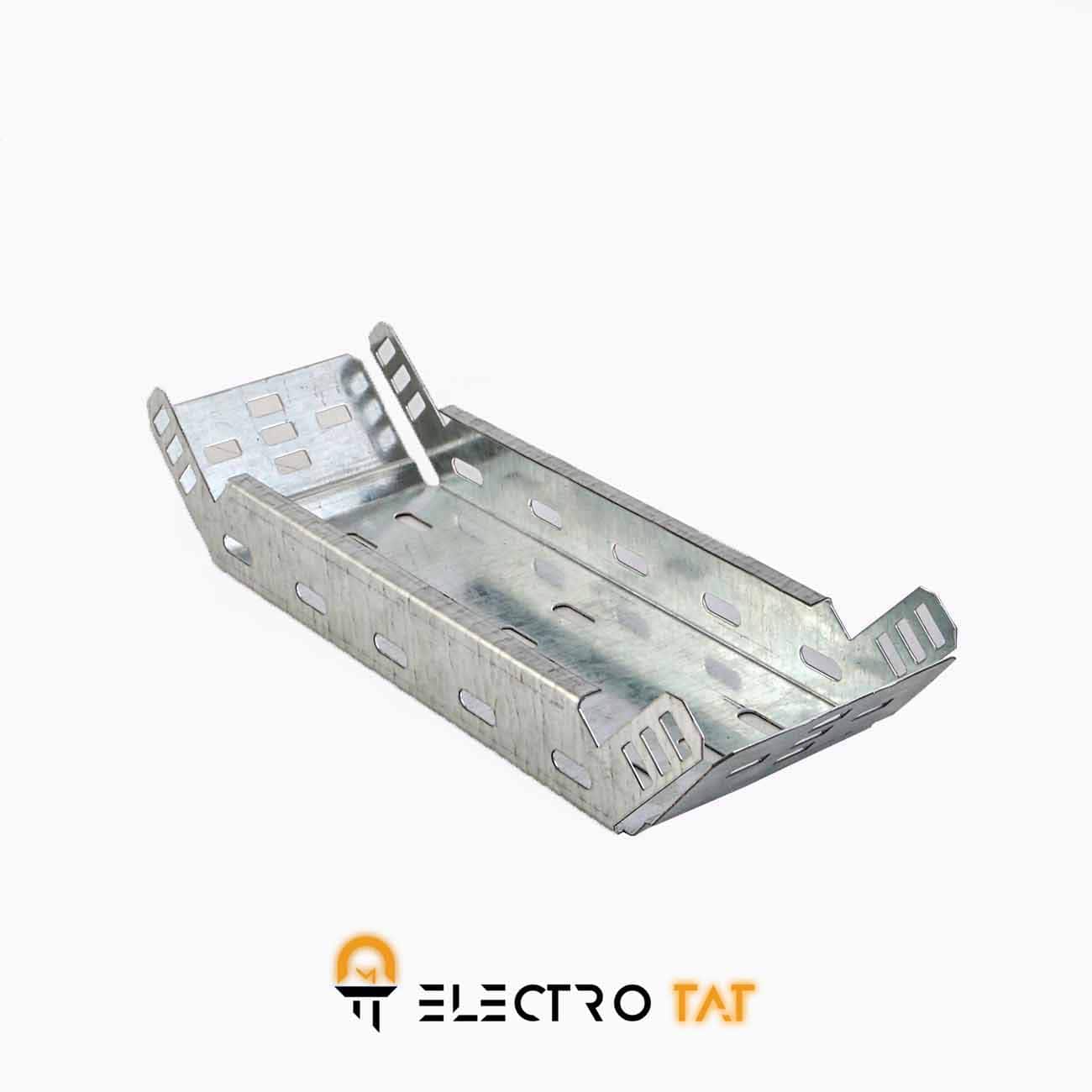

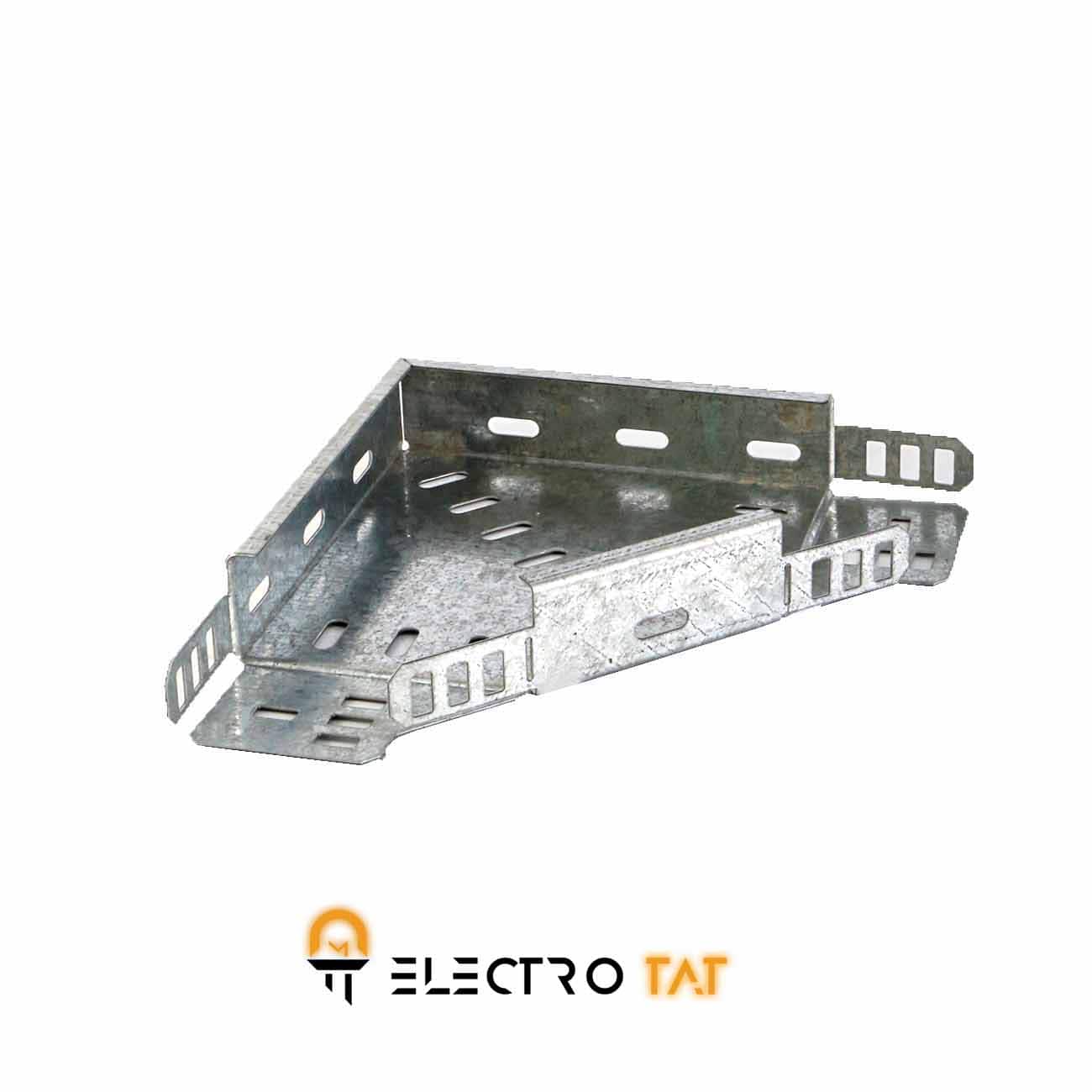

3. مونتاژ سینی‌ها: قطعات سینی کابل روی ساپورت‌ها قرار گرفته و با پیچ و مهره محکم می‌شوند. برای اتصال دو تکه سینی کابل مجاور، از رابط (جوینت) مخصوص استفاده می‌گردد. در صورتی که مسیر سینی نیاز به تغییر جهت داشته باشد، از زانوها (زانویی)، سه‌راهی یا چهارراهی متناسب استفاده می‌شود. در نهایت درپوش (درب) سینی قرار داده می‌شود تا کابل‌ها در برابر گرد و غبار و آسیب احتمالی محافظت شوند.

در هر مرحله باید مطمئن شد سینی کابل تراز و محکم نصب شده و کابل‌ها با استفاده از بست‌های مناسب به سینی فیکس گردند. رعایت زمین کردن (ارت) در اتصالات فلزی و فاصله‌گذاری مناسب از منابع حرارتی نیز اهمیت دارد. پس از نصب، بررسی وضعیت کابل‌ها از نظر مکانیکی و الکتریکی انجام می‌شود تا اطمینان حاصل شود کابل‌کشی با ایمنی کامل انجام شده است.

قیمت و خرید سینی کابل از فروشگاه الکتروتات

برای تهیه سینی کابل مورد نیاز پروژه، فروشگاه آنلاین الکتروتات مجموعه‌ای کامل از انواع سینی کابل (گالوانیزه، استیل، پلاستیکی) و اتصالات جانبی (رابط، زانویی، ساپورت و…) را در اختیار مشتریان قرار می‌دهد. علاوه بر این، در دسته‌بندی [سیم و کابل] فروشگاه الکتروتات انواع کابل‌های برق ایرانی و خارجی عرضه شده است؛ برای مثال محصولات معتبر سیم و کابل خراسان افشار نژاد در این بخش موجود است. با مراجعه به صفحات دسته‌بندی مربوطه، می‌توانید از قیمت‌های رقابتی و موجودی به‌روز سینی کابل و کابل‌های مرتبط مطلع شده و سفارش خود را به آسانی ثبت کنید.

می‌توانید در فروشگاه اینترنتی الکتروتات از طیف گسترده‌ای از محصولات با کیفیت بالا و قیمت‌های رقابتی بهره‌مند شوید. سینی‌های کابل در انواع مختلفی هستند که هر کدام کاربردهای خاص خود را دارند. این سینی‌ها برای محافظت و مدیریت کابل‌ها در محیط‌های مسکونی، تجاری و صنعتی استفاده می‌شوند و به شما کمک می‌کنند تا سیم‌کشی‌ها را به شکلی ایمن و منظم انجام دهید.

همچنین، در نظر داشتن مواردی مانند مقاومت در برابر خوردگی، وزن کابل‌ها و شعاع خمش آن‌ها در انتخاب سینی کابل مناسب بسیار مهم است. برای کسب اطلاعات بیشتر و مشاهده لیست قیمت‌ها، می‌توانید به وب‌سایت الکتروتات مراجعه کنید.

الکتروتات بسته‌های ارسالی خود را از طریق پست و تیپاکس در کمترین زمان ممکن به دست مشتریان می‌رساند و اگر ساکن تهران باشید ارسال بسته از طریق پیک بر اساس حجم سفارش امکان پذیر است. همچنین اگر تمایل دارید فرایند خرید هر چه سریعتر انجام شود می توانید از طریق واتساپ با شماره‌ تلفن‌های 09128713771 و 09302906860 تماس بگیرید. و برای تماس مستقیم با دفتر نیز می‌توانید با شماره‌های 02133976291 و 02133920108 تماس بگیرید.

همچنین اگر ساکن تهران هستید می‌توانید با مراجعه به درب فروشگاه به آدرس خیابان لاله‌زار شمالی، کوچه امین زاده، پلاک 42 محصول خود را به صورت حضوری خریداری فرمایید. خرید از فروشگاه انلاین الکتروتات یک تجربه لذت‌بخش و مطمئن برای شما خواهد بود. خرید انلاین از فروشگاه الکتروتات یک تجربه لذت‌بخش و مطمئن برای شما خواهد بود.

سوالات متداول

سینی کابل چیست و چه کاربردی دارد؟

سینی کابل سازه‌ای فلزی یا پلاستیکی است که وظیفه هدایت و محافظت از کابل‌ها را بر عهده دارد. این وسیله در تاسیسات برقی بزرگ و صنعتی استفاده می‌شود و موجب نظم در کابل‌کشی و سهولت در تعمیر یا توسعه آن می‌گردد. کاربردهای اصلی سینی کابل شامل نصب کابل‌های برق در کارخانه‌ها، مراکز تجاری، دیتاسنترها و خطوط مخابراتی است.

انواع سینی کابل کدامند؟

انواع رایج سینی کابل شامل موارد زیر است:

• سینی نردبانی (لدر) با دیواره‌های پله‌ای
• سینی کف‌ساده (یکپارچه)
• سینی کف‌سوراخ‌دار (مشبک)
• سینی PVC (پلاستیکی)
• سینی استیل

هر نوع با توجه به جنس و طراحی خاص خود، برای مصارف مختلفی از جمله محیط‌های صنعتی، مخابراتی و مکان‌های دارای رطوبت یا خوردگی طراحی شده‌اند.

رابط (جوینت) سینی کابل چیست؟

رابط یا جوینت قطعه‌ای است برای اتصال دو تکه سینی کابل در کنار یکدیگر. این قطعه در انتهای سینی‌ها نصب شده و با پیچ و مهره آنها را محکم به هم متصل می‌کند، تا مسیر کابل‌کشی پیوسته باقی بماند و از افتادگی یا جدا شدن جلوگیری شود.

چگونه سینی کابل نصب می‌شود؟

در ابتدا مسیر کابل‌کشی مشخص و محل نصب ساپورت‌ها تعیین می‌شود. سپس پایه‌های نگهدارنده (سقفی یا دیواری) با استفاده از رول‌پلاک نصب شده و سینی‌ها بر روی آنها قرار می‌گیرند. قطعات مختلف سینی با پیچ و رابط به هم متصل می‌شوند و در صورت نیاز، برای تغییر جهت کابل‌کشی از زانویی، سه‌راهی یا چهارراهی استفاده می‌شود. رعایت فاصله استاندارد بین ساپورت‌ها (حدود ۱.۵ متر) و مهار درست کابل‌ها با بست، برای نصب ایمن بسیار مهم است.

در چه مکان‌هایی از سینی کابل استفاده می‌شود؟

سینی کابل در مکان‌هایی کاربرد دارد که تعداد زیادی کابل به‌صورت منظم و ایمن باید عبور داده شوند. این مکان‌ها شامل پروژه‌های صنعتی، ساختمان‌های اداری و تجاری، مراکز داده، کارخانجات، پارکینگ‌ها و فضاهای تاسیساتی بزرگ است. استفاده از سینی کابل در مسیرهای برق فشار قوی و مکان‌های حساس نیز بسیار رایج است.

قیمت سینی کابل چگونه تعیین می‌شود؟

قیمت سینی کابل بر اساس عواملی مانند جنس (گالوانیزه سرد، گرم یا استیل)، ضخامت ورق، عرض و طول محصول و برند تولیدکننده تعیین می‌شود. هرچه ضخامت یا طول بیشتر، یا پوشش مقاوم‌تری نیاز باشد، قیمت نهایی افزایش خواهد یافت. برای اطلاع دقیق از قیمت، بهتر است به فروشگاه‌ها یا تأمین‌کنندگان معتبر مراجعه کنید.
